DWJ-2000 在线测温

一、概述
在各级配电装置中,大电流回路的发热在线监测一直是困扰电力系统设备正常运行的严重的问题。通常采用设备搭接处镀银等工艺来减小其接触面的接触电阻以达到减少电力设备连接处的发热。但设备在长期的运行和检修条件下,设备的搭接处镀层被破坏、氧化、安装不良等原因引起发热甚至烧毁设备的事故层出不穷,究其原因,主要是由于运行人员对设备的状态不明了,设备在烧毁以后才被发现,给电力系统的安全运行带来了极大的安全隐患。近年来中压手车柜的广泛使用,使得这一矛盾更加突出,随着现代科技的发展和技术的进步,彻底解决这一问题就显得尤为重要。
手车式中压开关柜最大的优势就是检修维护十分方便,能够轻易地将一次设备从柜中移出进行检修。但带来的弊端是设备之间存在着活动的搭接面,其接触电阻很容易增大,特别对于大电流的回路无疑是令人担心的。众所周知,通电导体的发热量是和流经该导体的电流平方成正比,电流的增大使得导体的发热量成几何级数增长。手车式开关柜中的搭接面是由梅花状的动触头和套筒状的静触头组成,造成该搭接面接触电阻增大有如下原因:
1、动、静触头镀银层的破损或氧化;
2、动触头收缩弹簧无力造成接触不良;
3、手车虽在“工作”位置但动触头未到位而造成动静触头接触不良;
以往,一旦手车进入“工作”位置﹑开关柜受电运行后,对于大电流动静触头的状况运行人
员就无从可知了,直到安全事故的发生。
本公司经过长期对开关柜的研究,研制出DWJ-2000系列温度在线监测装置,较好地解决了手车触头和电缆接头温度的监测问题。
二、原理
了解温度在线监测装置的工作原理、技术指标、工作环境及操作和维修等是用户正确地使用该装置的基础。温度在线监测装置由模拟测温、信号放大、A/D转换、无线发射系统、无线接收系统、信号处理、显示输出等部分组成。模拟测温系统直接测出触头处的温度并将其以电流模拟量的形式送入信号放大器,该信号经A/D转换以无线电波的形式发射出去;无线接收系统和信号处理电路按照装置内部的算法对信号进行处理和校正后,将触头处的模拟信号转变为实时的温度值。除此之外,还应考虑目标和测温装置所在的环境条件,如温度、污染和干扰等因素对性能指标的影响及修正方法。
在线测温系统的原理是:通过直接测量手车触头处的温度,经A/D转换后,用无线发射的形式送出;接收装置收到信号后,经有线通信方式将采集的能量信息输送到中央处理器中进行处理,然后转换成温度读数值显示。
高压开关柜运行在高电压、大电流的状态,系统事故瞬间还出现强烈的电磁暂态过程,这些都产生强电场、磁场及强电磁干扰,这对于微电子系统及微弱信号处理非常不利。
为消除这些干扰,同时采用软、硬件抗干扰措施,在软件设计上应用数字编码、解码技术,剔除干扰信号,并使用了软件滤波技术;在硬件上采用金属屏蔽,加强各级滤波消除高频干扰。测温点与发射装置处于同一电位,减少电场的影响。另外为消除随机干扰,利用触头温度变化相对缓慢的特点,对检测点信号反复接收,多次采集,排除异常数据以保证数据可靠,通过以上综合措施,整机有了较好的抗干扰能力,测量数据稳定可靠。

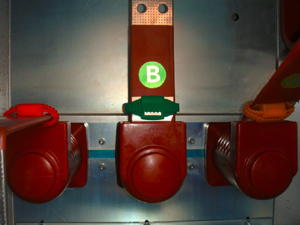

安装在断路器触头上的温度传感器接收到温度模拟信号,经过处理变为数字信号,用无线发射的形式送出;接收装置收到特定频率的数字信号,经过调制解调处理器后,再执行精确处理将温度信号通过有线通讯的方式上传到本地显示装置,由处理器分辨温度信号,通过液晶屏幕显示断路器触头的实时温度值。如有必要还可将温度信号上传至上位机系统。
三、功能特点
杭州冠麒电子科技有限公司研制的DWJ-2000系列温度在线监测装置具有精度高、抗干扰能力强、性能稳定可靠、持续不间断工作等特点。为用户放心使用提供了可靠的保证。
DWJ2000型在线测温是一种在线监测式高科技检测技术,它集无线通信技术、电子技术、计算机技术于一身,通过直接测量物体表面的温度,经过运算处理,以一定波长的无线电波发射传送,用数字量的形式准确显示开关柜手车动静触头接触面的温度,具有准确、实时、快速等优点。采用无线检测技术可以对正在运行的配电装置进行测量,据此对开关柜内可能发生的最高温度点进行监测,具有实时、遥测、直观和定量测温等优点,该装置可靠性高,对及时发现设备隐患非常有效。

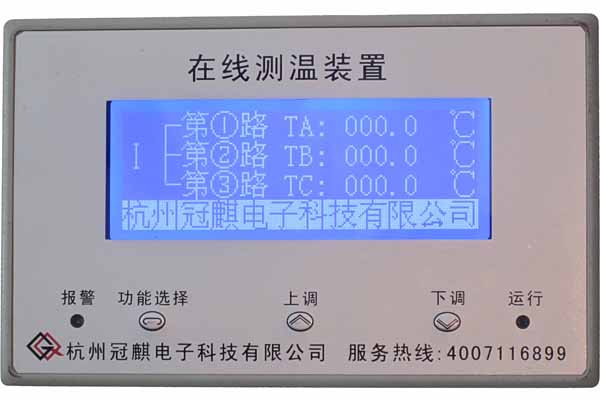

本公司生产的温度在线监测装置工作可靠、精度高、显示面板美观、体积小巧、功能齐全。该装置在结构上力求紧凑小巧,选用通用、标准、可靠的元器件。与开关柜配套时,原柜结构无需变动,只需在开关柜的仪表室门上开一安装设备孔即可;或者将显示装置集中安装在开关室的墙上。该设备的安装,不会影响开关柜各种电气性能,特别是对开关柜的绝缘性能无任何影响。
该检测技术对电气设备的早期故障缺陷及绝缘性能做出可靠的预测,使传统电气设备的预防性试验维修提高到预知状态检修,特别是现在大电流回路的情况下尤为重要。无线检测技术的应用,对提高电气设备的可靠性与有效性,提高运行经济效益,降低维修成本都有很重要的意义。该技术是目前在预知检修领域中普遍推广的一种很好的手段,能使维修水平和设备的健康水平上一个台阶。
一、 装置组成
该产品由中央处理单元(1只)、无线温度传感器(3~12只)、测温采集模块(1只)
四、技术参数:
供电电源:AC/DC 85~265V
测温通道:12个(支持1到12个温度采集点)
仪表工作环境温度:-10℃~65℃
仪表工作环境湿度:<95%RH
报警输出口:继电器无源节点输出(1路常开+1路常闭)
通讯接口:RS-485 (隔离)
采集模块与接收模块离:≤5米
测温模块模块与中央处理模块间距离:≤1200米
温度测量范围:-20~250℃
分辨率:±1℃
精度:≤±2%
五、产品系列说明:
序号 产品标准名称 标准型号 说明 开孔尺寸(mm) 安装方式
1 在线测温 DWJ-2003(无线)3个测温点 153*93 面板式

2 在线测温 DWJ-2006(无线)6个测温点 153*93 面板式

3在线测温 DWJ-2009(无线)6个测温点 153*93 面板式
