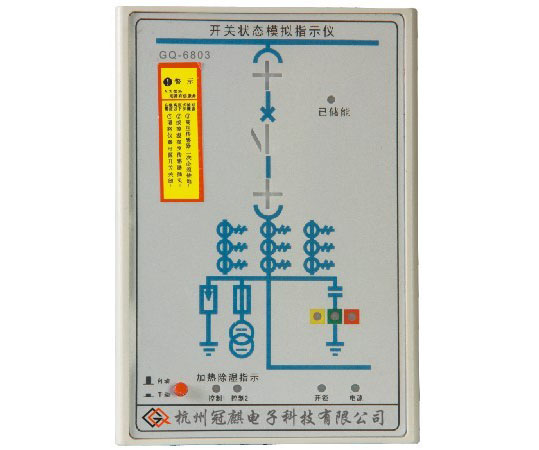

GQ6803开关状态模拟指示仪

使用方法:

按端子的配线功能接好线,并校对准确后通电;

将各开关量输入端与公区端短路一下,观察对应功能的指示是否正常发光或熄灭



动态模拟图

   根据用户的一次接线方案、电压等级(35KV为黄色、10KV为绛红色、6KV为蓝色)制作面膜,将断点部分(如断路器,手车位置,接地开关、储能等处)用动态指示模块表示,构成实时动态指示,从而带给操作者更直观、更丰富、更准确的状态信息,显示内容如下:
    1、分闸(或回路)显示;      2、合闸(或回路)显示;        3、预分预合闸闪烁指示;
    4、接地显示;                5、储能显示;                  6、工作位置显示;
    7、试验位置显示;            8、手车进出过程中动态显示;    9、断路器、接地开关的防误闪烁提示。
    手车进出过程中动态显示、断路器、接地开关的防误闪烁提示功能使得操作者得到了较以往的方式更多的信息量。分合闸回路完好指示及预分预合的闪光指示功能,标志着GQ产品可以完全取代原有的分合闸指示灯。






带电显示功能

1、LED启辉电压(KV):额定相电压 x0.15-0.65
2、闭锁启控电压(KV):额定相电压 x0.65以下
3、当三相同时不带电时,闭锁解除灯亮,启动电磁锁动作。
注意: 1、强制闭锁控制电源:交流或直流220V,可保证闭锁部分可靠工作;运行中控制电源消失,闭锁接点不会误动作,被
闭锁设备仍然可靠闭锁。
       2、带电传感器我公司可配套供应,如果用户自备CG系列传感器,其输出短路电流必须达到220μA±10%。

温湿度模拟控制功能

   可带1-2路温湿度控制;当环境湿度≥90%RH时启动加热;湿度≤75%RH时,退出加热。当环境温度≥40℃时,加热无条件退出;加热器断线时有报警灯亮。


温湿度数字控制功能

   可带1-2路温湿度传感器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行设置加热/除湿输出的上下限。当环境温度≥40℃时,无条件停止加热,防止过热损伤。
